februari 2019

Nog meer blokken

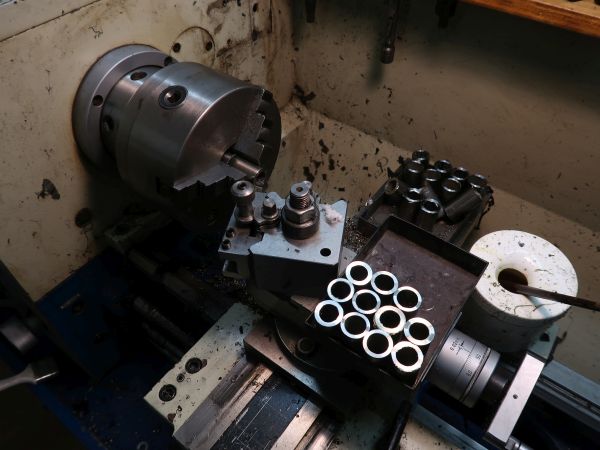

Op zo'n boot heb je heel wat blokken nodig. 30 kleine schijven en 15 grote schijven. Ik heb nu een aantal blokken klaar maar er moeten nog veel meer worden gemaakt.

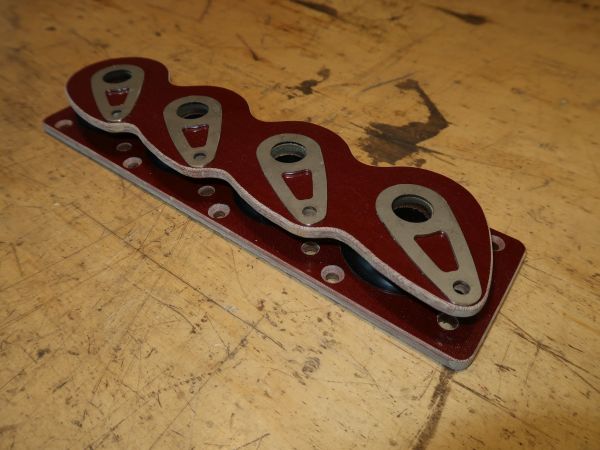

Om de vallen en de smeerrepen naar de kuip te leiden heb ik ook nog twee viervoudige valgeleiders in de maak. Het zijn eigenlijk 4 blokken die aan een stuk gemaakt zijn. In mijn tekenprogramma is dat 5 minuten werk.

Ik heb een blok aan een eerste sterktetest onderworpen. Bij 550 kg begaf mijn testopstelling het. Het blok gaf geen krimp. Wordt vervolgd.

Eerste bladzijde Vorige bladzijde Volgende bladzijde Laatste bladzijde

bladzijde 185 van 292

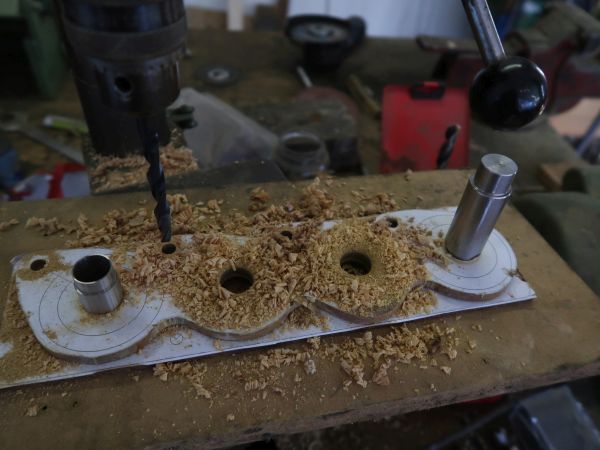

Alle gaten van de valgeleider worden in de boven-en onderkant doorgeboord.

Ik heb een week later dezelfde test gedaan en de belasting opgevoerd tot 1100 kg. Toen was het lood op. Ik laat het verder zo…sterk zat. Nog later (mei 2019) nog een keer getest…1450 kg zonder probleem….nogmaals…sterk zat! Het 8 mm gat in het ophangplaatje is door de belasting ovaal geworden, is nu 8 x 8,6 mm. Een indicatie dat breuk nabij is. Dit komt overeen met de berekening voor dit onderdeel.
