winter 2017

Blokken

De blokken maak ik zelf.

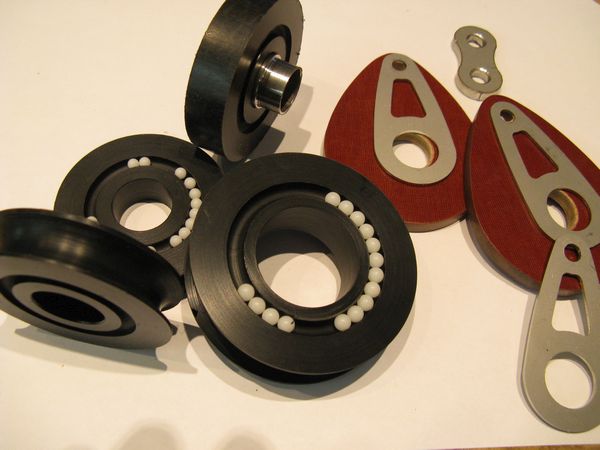

Twee formaten, de grote, voor de schoten, met tonlagers en kogels in de zijkant van de schijf en de kleinere, voor de vallen en smeerrepen, met een glijlager en kogels in de zijkant.

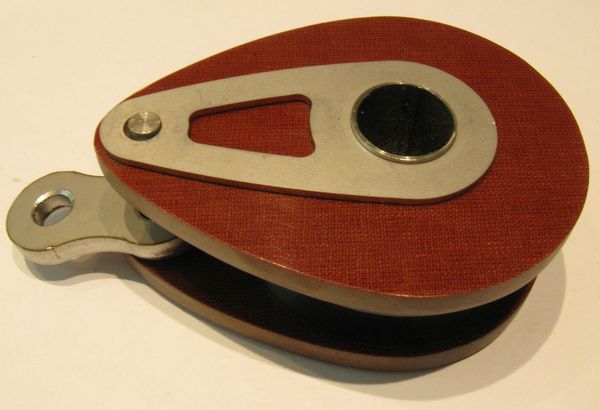

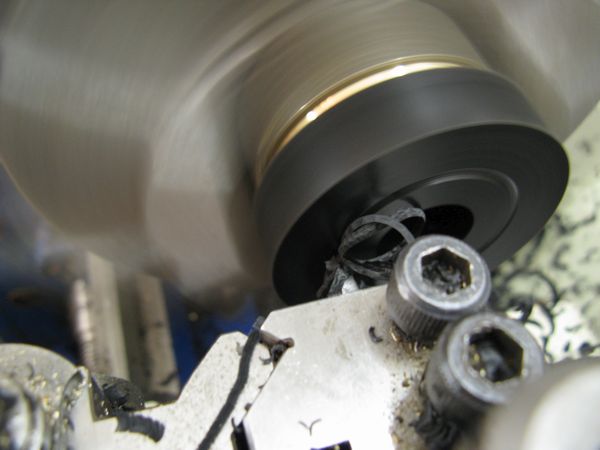

De wangen zijn van 6 mm tufnol, versterkt met een lasergesneden RVS plaatje. De as is dikwandige RVS buis op maat gedraaid. De schijven en kogels zijn van Delrin. Wordt vervolgd.

Eerste bladzijde Vorige bladzijde Volgende bladzijde Laatste bladzijde

bladzijde 125 van 292

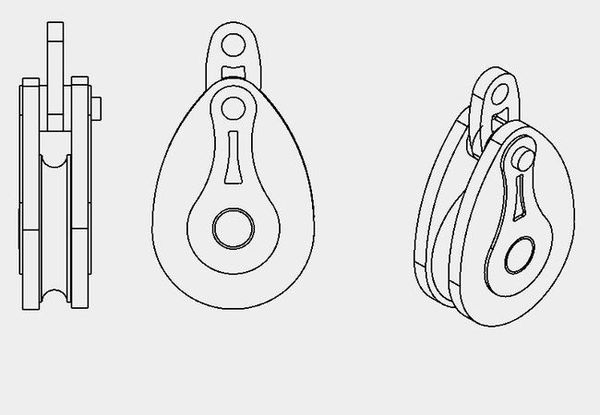

Het ontwerp is inmiddels enigszins aangepast.

De grote blokken zijn dubbel gelagerd, gericht op snelheid en de kleine blokken alleen opzij gelagerd, gericht op kracht. Dezelfde schijven worden ook in de mast en giek gebouwd.
